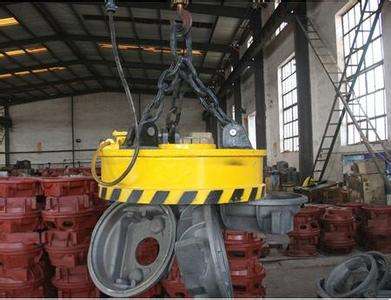

只有了解了電磁吸盤的工作原理，才能夠正確判斷電磁吸盤吸力不足的問題，常見的電磁吸盤線圈匝間短路，電源變壓器匝間短路，整流二極管損壞等等。

電磁吸盤主要應用于機械加工的平面磨床。它的作用是將需要加工的工件緊緊吸合在運動的平面磨床的電磁吸盤上，進行X、Y加工。

電磁吸盤控制電路由T（電源變壓器），將380Ⅴ的交流電變?yōu)?10Ⅴ的交流電，經過橋式整流電路整流、控制電路和保護電路等組成。整流電流由變壓器T、橋式整流二極管UR組成，輸出110Ⅴ直流電源，控制電路由按鈕SB7、SB8、SB9和交流接觸器KM5、KM6組成。

1、充磁過程，按下充磁按鈕SB8，KM5得電吸合并且自鎖，其主觸頭（15、16）閉合，電磁吸盤YH線圈得電，工作臺充磁吸住工件，同時KM5輔助動斷觸頭KM5（31-33）斷開，使KM6不能得電，實現互鎖。

磨削加工完畢，在取下加工好的工件時，先按下SB7，切斷電磁吸盤YH上的直流電源。由于吸盤和工件都有剩磁，這時候需要對電磁吸盤和工件進行去磁處理。

2、去磁過程，操作者按下點動按鈕SB9交流接觸器KM6線圈得電吸合，其兩副主觸頭（17、18）閉合，電磁吸盤通入反向直流電源，使其工作臺去磁。去磁時，為了防止因?yàn)闀r(shí)間過長而使工作臺反向磁化，再次吸住工件，因此交流接觸器KM6采用的是點動控制電路。

保護裝置由放電電阻R和C以及欠壓繼電器KUD組成。電阻R和C的作用是，因?yàn)樵诔浯盼瞎ぜr(shí)，電磁吸盤存儲了大量磁場能量。在斷開電源的一瞬間，電磁吸盤YH的兩端產生較大的自感電動勢，使線圈和其他電器元件損壞，所以用電子R和電容器C組成放電回路，它是利用電容器兩端的電壓不能突變的特點，使電磁吸盤線圈兩端電壓變化趨于緩慢，利用電阻R消耗電磁能量。R-L-C電路可以組成一個衰減振蕩電路，有利于去磁，欠壓繼電器KUD的作用是，在加工運行過程中，若電源電壓低，則電磁吸盤將不能吸牢工件，導致工件被砂輪打出，造成嚴重事故。因此，在電路中設置了欠壓繼電器KUD,將其線圈并聯在直流電源上，其動合觸頭（7）串聯在液壓泵電動機和砂輪電動機的控制電路中，若電磁吸盤不能吸牢工件，KUD就會釋放，使液壓泵電動機和砂輪電動機停止運轉，確保了安全。
